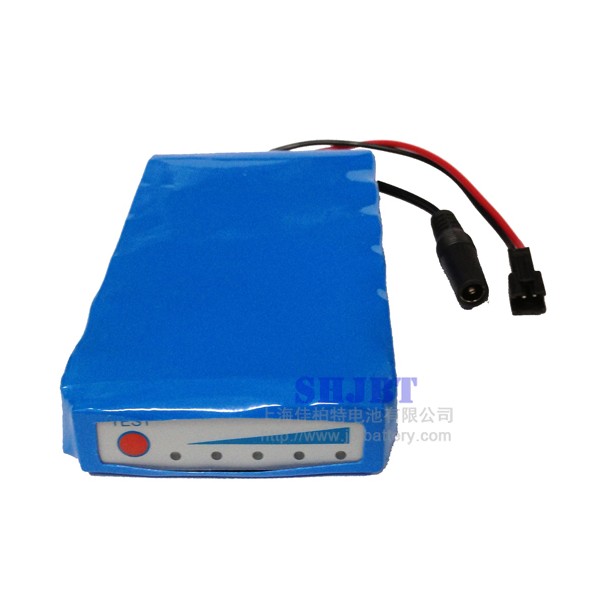

JBT11.1V5200mAh

产品型号:JBT11.1V5200mAh

电池电压:11.1V

电池容量:5200mAh

电池尺寸:115*70*19

供应商:上海佳柏特电池有限公司

定制热线:021-53081836

产品参数 产品详情

l 产品名称:可充锂电池组

l JBT— 11.1V5200mAh

l 电池参数具体可以根据客户要求设计-电压/容量/尺寸/线路

单体电池型号:18650

组合方式:32

单体电池电压:3.7V

工作电流:5A --8A

单体电池容量:2600mAh

瞬间电流:10A

组合后电池组电压:11.1V

工作范围: 11.1V—12.6V

组合后电池组容量:5200 mAh

工作温度:-20-60

最大充电电压:(4.25V±0.05V)* 3S

充电温度:0℃-45

放电截止电压:(2.45V±0.05V)* 3 S

充电模式:恒流-恒压

电池组尺寸 :115*70*19 (**高)

循环寿命:>500

锂电池组包装:蓝色热塑PVC

自放电率: ≤3% (每月)

输出线::正,:负 :150mm

量:<285g

电芯品牌: LG

适用范围:电子产品、IT产品、仪器仪表、IC卡终端、医疗仪器等

l 机械性能:

项目

性能要求

测试条件和方法

振动

电池不破裂、爆炸、不起火

电池固定在振动台上沿XYZ方向进行;振幅0.8MM,频率10Hz-55Hz,时间30min

自由跌落

电池完全充电后从2米高处沿电池XYZ正负方向自由下落至地面18-20MM的厚木板上,每个方向各自由跌落一次

l 保护功能说明

将锂电池与保护板按接线图连接
保护电路分别检测串联电池组中每只电池的电压和电流,控制电池组的充放电过程。电池组中每只电池的电压均在过充检测电压和过放检测电压之间,并且输出无短路现象时,MOS管导通,P+P-输出电池组电压,允许电池组进行充放电操作。
电池组过放保护功能
串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时,过放保护功能启动,切断放电MOS管,禁止电池组对外输出电流,保护电池组安全,电路板进入休眠状态,电路板消耗电流为休眠电流以下,进入休眠状态的电路只有在连接充电器后,并且电池电压超过过放恢复电压后才能恢复。
电池组过充保护功能
在对电池组充电过程中,当任何一节电池电压上升到电池过充检测电压,且超过过充延时时间时,过充保护功能启动,切断充电MOS管,禁止对电池组充电,保护电池组安全,当电池组连接负载放电或电池电压下降到过充恢复电压以下时,过充状态被恢复。
电池组短路保护功能
当电池组放电端口P+P-发生短路时,保护电路会在短路保护延时时间后,切断放电MOS管,禁止电池组对外放电,当外部短路被移除后,电路自动恢复。
电池组过流保护功能
当电池组放电端口P+P-发生过电流现象时,保护电路会在过流保护延时时间后,切断放电MOS管,禁止电池组对外放电,当外部短路被移除后,电路自动恢复。

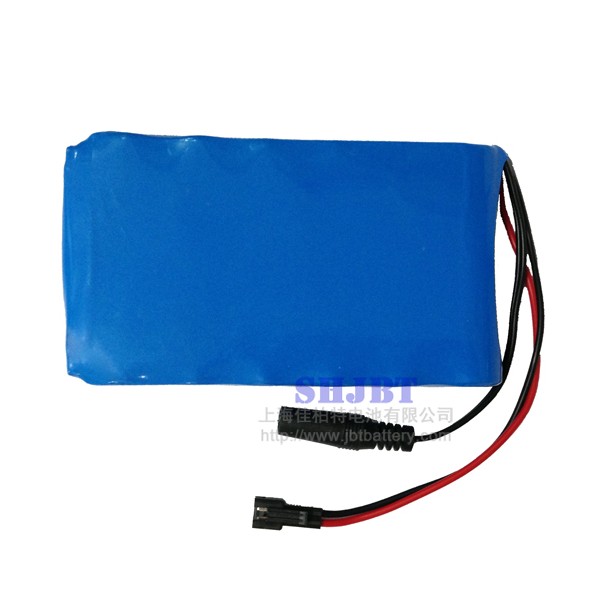

l 外观

电池外包装为热塑膜PVC,蓝色,表面清洁,无明显划痕、机械损伤,无漏液、锈蚀、变形等缺陷。
